　　）是Android平台源代码文件（java，kotlin）经过编译、重构、重排、压缩、混淆后的字节码文件，是对传统的class 文件再处理。dex 更适合于资源有限的嵌入式设备使用，和class 文件比，dex 明显的优势主要表现在下面两个方面

　　1）体积更小，dex 在class的基础上，将多个class 文件特征进行统一处理，通过重排，压缩，和class 文件比，体积明显变小

　　IO 量明显减少，dex 将大量class文件整合成一个文件，在程序执行的过程中可以一次载入，避免多次小文件的IO 读取。

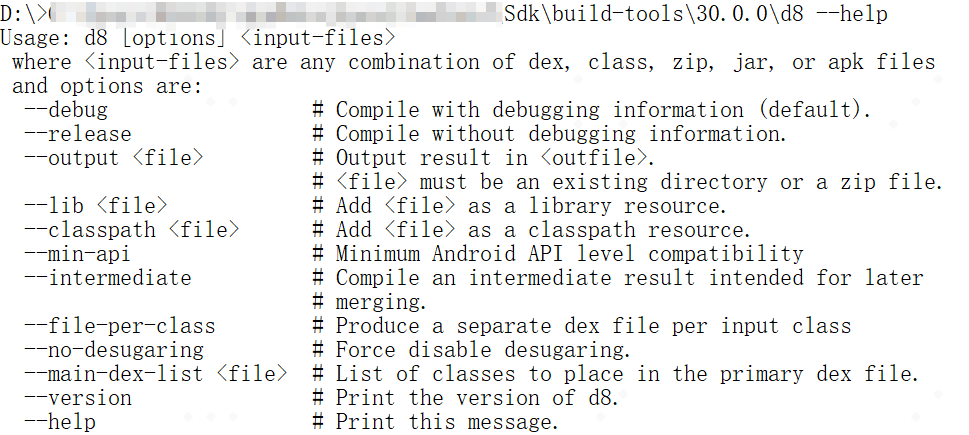

　　dex 文件是通过d8(在 28.0.1之前为dx)命令将class 文件进行处理后生成的文件。

　　--classpath 编译项目的DEX 文件时可能需要使用的类路径资源

　　Leb128（Little-Endian Base 128），u 表示unsigned ，s表示signed ，p1 是dalvik 独有的编码格式（后面说明），是一种变长的整数压缩编码形式，通常有1-5byte组成，由于一个int 值在机器中占有4Byte。为了实现变长存储，节省空间，在Leb128 格式中每个byte 的最高位作为后续byte 是否有效的标志位，1表示还有后续字节，0表示结束，后面7bits是有效数据，所以一个整数最大需要5byte 存储。

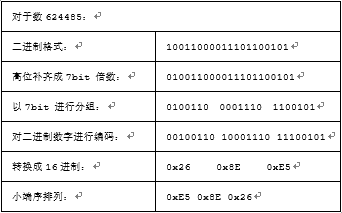

　　将无符号整数写成二进制形式，从低位到高位每7个bits作为一个整体组合成一个组，最高字节不足7bit 用0 填充到7bit，在每组最高位填入是否有高字节的标识，构成一个完整的字节，然后将所有字节小端序排列。

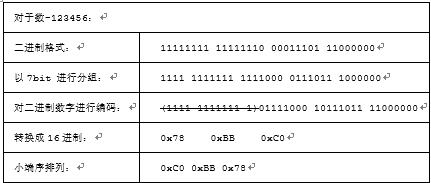

　　sleb128 格式和uleb 128 格式类似，正数的处理和uleb128 完全一致，负数在机器中通过补码标识，若某一byte 第7位和前面的高位都为1 时则停止：

　　是uleb128 的一种变体，为了能标识-1 和非负数而设计，则相同编码表示的值uleb128 比uleb128p1 大1，如下例：

　　为了更方便的分析dex 文件格式，建议安装010 Editor，可以下载试用版本。

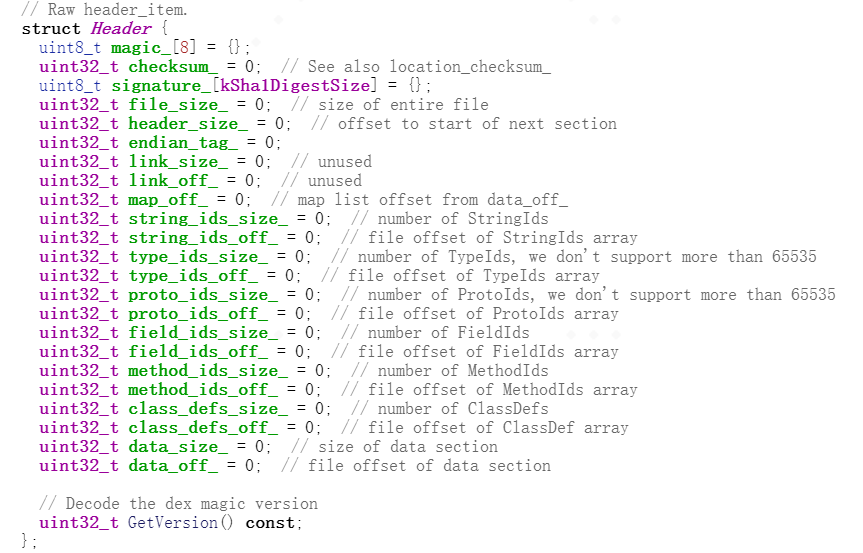

　　通过对struct Header 结构体进行分析，该结构体的占用内存大小为112byte。GetVersion函数占用内存不计算在内。下面详细分析各字段：

　　annotations_off_描述从文件开头到该类所包含注解列表的偏移量

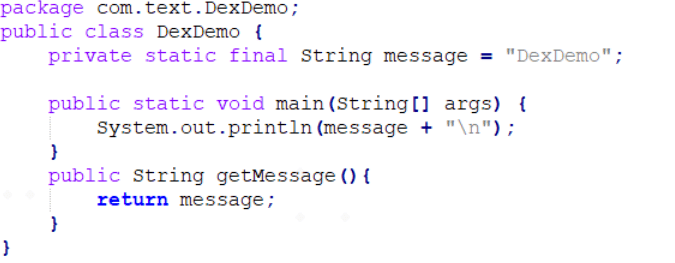

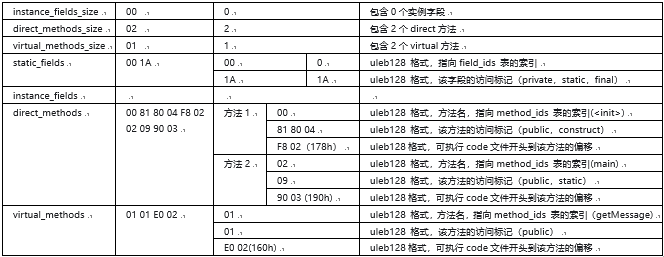

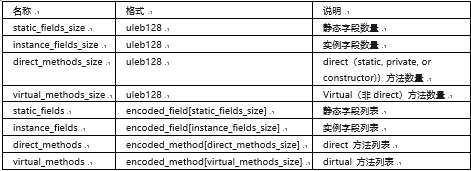

　　从类列表的解析看，DexDemo 类关联数据段在该文件中的偏移为02D5h：

　　从类列表的解析看，DexDemo 静态数据段在该文件中的偏移为02E9h：

　　从Header 的map_off_的字段可以得出，map_list从02f0h 开始，该列表是对文件中所有分类的信息概览，

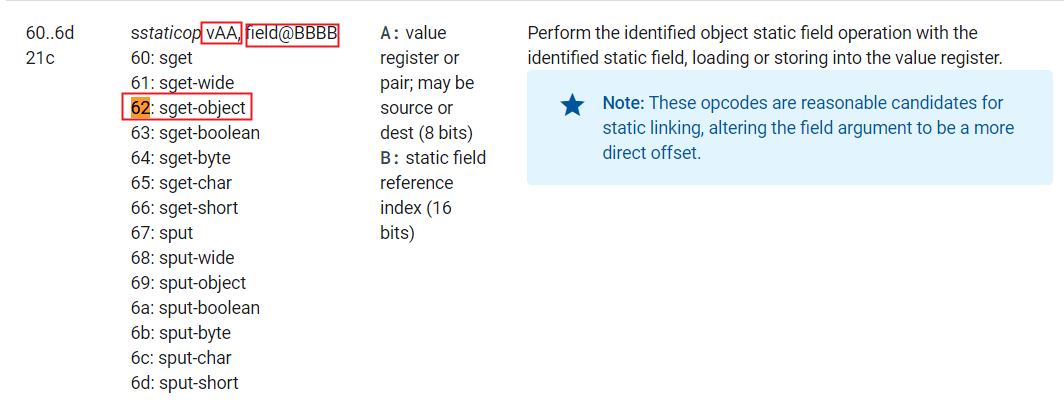

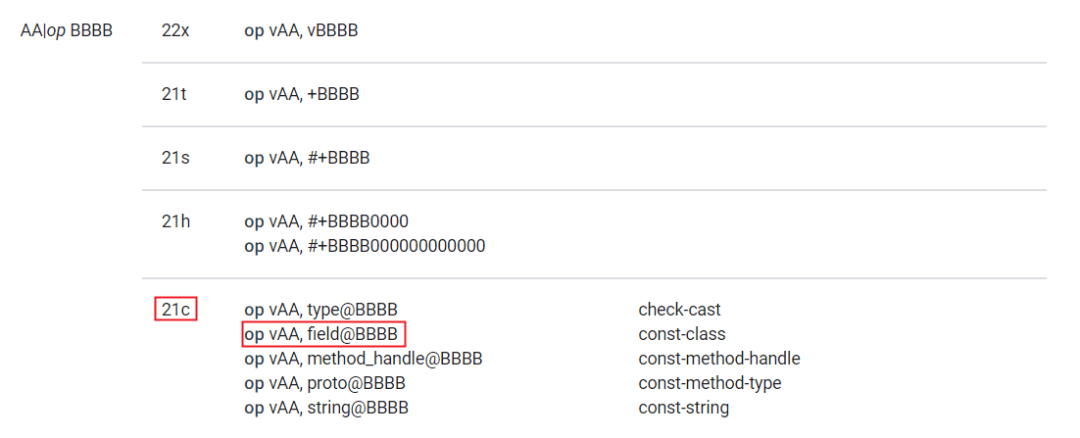

　　在指令格式文档中，列出了所有用到的指令类型。bytecode 格式文档中定义了每个指令的详细格式，

　　从两个文档分析，第一条占用4个字节，即6201 01 00；其中op：62，VAA：01， 01；

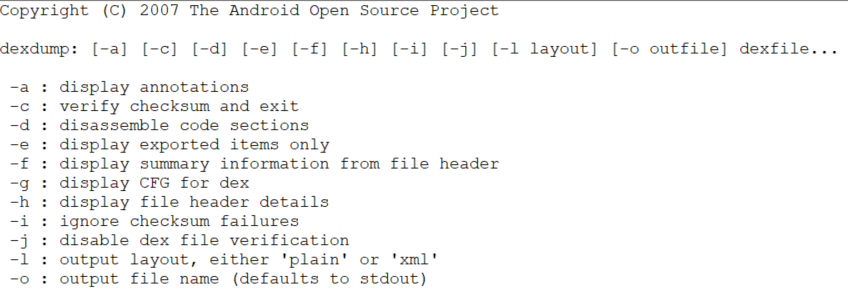

　　dexdump 是用于解析dex 文件的工具，通过文本的方式展示了dex 文件中的文件头、类信息、field信息、method信息、指令信息、注解信息、等。

　　这里特别提一下-d 参数，该参数除了会列出dex 的基本结构外还对方法中bytecode所对应的指令详情进行了说明，为进一步分析代码的执行逻辑提供便利。

　　Dex 文件格式作为art 虚拟机的执行码载体，与class 字节码相比在嵌入式设备中有着明显的优势，其包含的信息量很大，本文只从DexDemo 简单的实例对各部分做了分析，在实际项目中的情况会更加复杂。但通过该文档的学习，可以了解dex 的整个结构，对关键的header，类，方法，field等的组织形式有清晰的认识，对art 虚拟机代码的学习有极大的帮助。
